红外接收头与红外接收管有哪些区别?
发表时间:2021-09-29浏览量:4079【小中大】

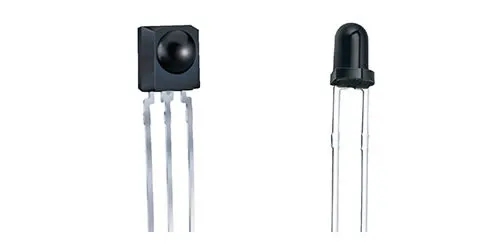

很多朋友把红外接收头与红外接收管弄混淆,其实两者是有区别的,最大的不同就是前者是3个脚,后者是2个脚,外型也可以从图片上看的出来不一样。从内部结构来看,两者也不一样哦。
首先说说红外接收头。红外接收头内部电路包括红外监测二极管,放大器,限幅器,带通滤波器,积分电路,比较器等。
红外监测二极管监测到红外信号,然后把信号送到放大器和限幅器
文本标签:
很多朋友把红外接收头与红外接收管弄混淆,其实两者是有区别的,最大的不同就是前者是3个脚,后者是2个脚,外型也可以从图片上看的出来不一样。从内部结构来看,两者也不一样哦。
首先说说红外接收头。红外接收头内部电路包括红外监测二极管,放大器,限幅器,带通滤波器,积分电路,比较器等。
红外监测二极管监测到红外信号,然后把信号送到放大器和限幅器,限幅器把脉冲幅度控制在一定的水平,而不论红外发射器和接收器的距离远近。
交流信号进入带通滤波器,带通滤波器可以通过30khz到60khz的负载波,通过解调电路和积分电路进入比较器,比较器输出高低电平,还原出发射端的信号波形。
注意输出的高低电平和发射端是反相的,这样的目的是为了提高接收的灵敏度。
红外接收管则是红外检测二极管,只能监测到红外信号,不能放大信号和后面的处理。
所以使用红外接收管时,自己需要设计放大电路。
当然两者都各有优点,红外接收头是一体化集成电路,所以在使用过程中减少电路设计的麻烦和成本,而且体积小方便使用。虽然红外接收管没有集成电路,但也有其优点,就是可以根据自己的需要设计适合自己的电路。
总之,红外接收头与红外接收管都可以接收红外线,区别就在于有没有集成放大电路。
